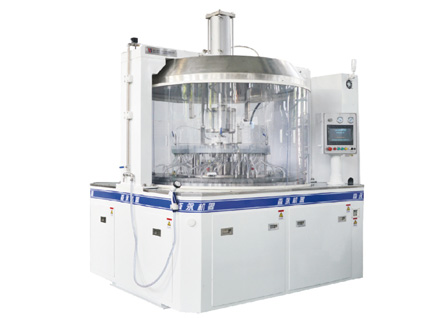

18B/20B/21B/22B高精度双面研磨/抛光机

所属分类: 双面研磨/抛光机

主要部件


轴承:THK交叉滚子轴承+KOYO/NSK

电机减速机:台湾东元+自制高精密蜗轮蜗杆减速机

气动  元件: SMC+CKD

可编程控制器PLC:三菱

变频器:三菱

人机界面:三菱

铸件: 灰铸铁HT300

齿轮:齿轮钢锻打成型,插齿后齿面高频淬火,最后磨齿加工

机座:整体铸造底座

电箱:外挂电箱



18B/20B/21B/22B高精度双面研磨/抛光机

设备参数

双面研磨/抛光机

名       称

18B/20B/21B/22B高精度双面研磨/抛光机


机械尺寸

长2643㎜×宽1970㎜×高2872㎜


机械重量

8600KG


参数表

加工参数





机型
18B-5L/P20B-5L/P21B-5L/P22B-5L/P
定盘尺寸研磨(mm)Φ1260xΦ460xt45Φ1355xΦ458xt50Φ1405xΦ461xt50Φ1456xΦ488xt50
抛光(mm)Φ1290xΦ426xt45Φ1380xΦ432xt50Φ1428xΦ438xt50Φ1492xΦ452xt60
游星轮参数模数M3M3M3M3
齿数Z154Z170Z177Z184
节圆(mm)462510531552
驱动方式4马达....
游星轮张数
5599
最大加工直径(mm)
390410425480
最大加工厚度(mm)
30303030



其他参数






中心齿、齿圈可使用电气按钮自动升序动力

输入: 3相380V 50HZ  电流容量: 100A

加工压力

最低工作压力: 15KG(150N)

标准最高工作压力: 800KG ( 8000N何根据使用要求拓展

压力控制方式:精密称重传感器+PLC+电控比例阀实现压力的闭环反馈控制,对压力实时监控、实时校准,保证压力的精准和稳定。

转速

下定盘: 1 ~ 60RPM    上定盘: 1 ~ 20RPM

中心齿: 1 ~ 30RPM    环齿圈: 1 ~ 30RPM

气源

0.5~0.6MPa 90L /Min

使用环境

●15~35℃

●湿度:85%以下,污水凝结;

● 空气质量:无腐蚀性、无可燃性、有害性气体、无污染物灰尘等等








产品特点




采用4-Motor运动方式即上定盘、下定盘、齿圈、中心齿电机均可以独立控制,在不改变齿圈.中心齿运转方向的情况下轻松实现游星轮 正反转,实现游星轮正反转可以稳定地加工工件从而实现定盘自适应修盘.亦可中心齿单独逆转修盘。


4-Motor运动方式使动力源更加分散,机器更加平稳、噪音更小、精度更高;游星轮运转的适应性提高,游星轮的磨耗也能减少到最低 限度,大大延长游星轮的使用寿命。


可由CPU自行分配上定盘、下定盘、中心齿、齿圈的转速,也可以操作人员按照自己的计算和经验单独为上下定盘、中心齿、齿圈设定合 适的转速,可方便操作人员更好地设计工件的自转和公转轨迹,设定任意的自转和公转比,达到最佳的加工条件和最优的加工结果。


齿圈、中心齿同时升降,更加方便地取放工件;


SMC精密电气比例控制阀+压力传感器实现压力平稳变化,最大可能消除多余的荷重以及额外的冲击,保护被加工工件的安全;上定 盘落盘和起盘的压力均可人工手工设定,最大限度地保护被加工工件的安全。


三菱大尺寸数字化人机界面+三菱高品质PLC模块,内部可保存20个20步程序,大大减少了对操作员工的技术要求,大幅提高产品 合格率。
